小型空气质量监测站(国标法)

时间:2019-10-10

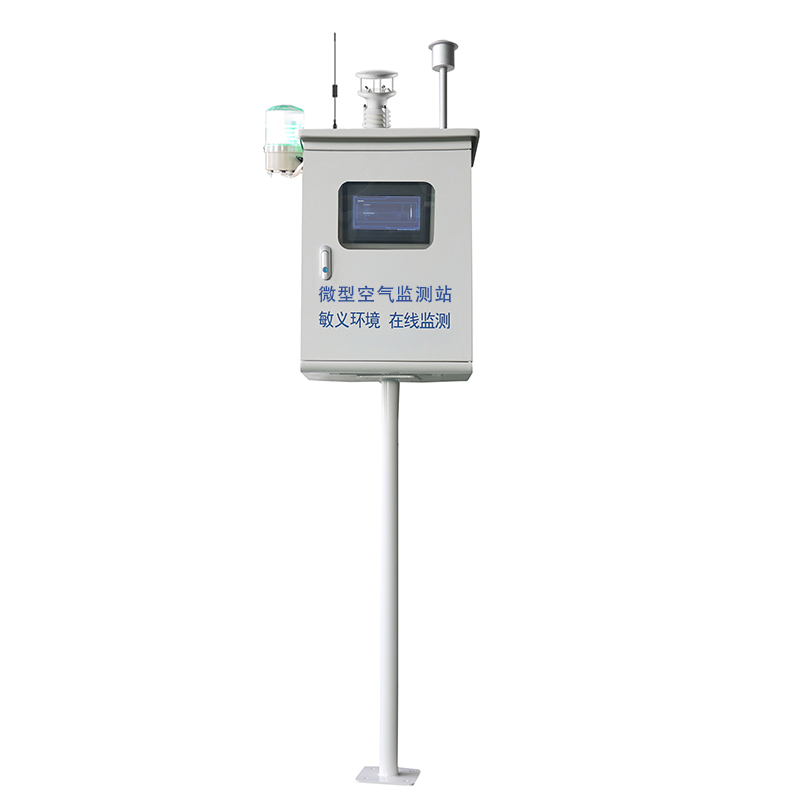

小型空气质量监测站是一款运用国标法,专业化在线监测大气环境的小型仪器。全套系统由SO2/NOX/CO/O3空气污染自动监测仪、PM10自动监测仪、PM2.5监测仪、气象参数仪、多气体多点校准仪、零气发生器及数据采集器和中心站统计分析软件等几部分组成。

SO2/NOX/CO/O3空气污染自动监测仪测量空气中各物质痕量污染物的浓度;由空气质量PM10自动监测仪器和PM2.5监测仪测量空气中可吸入颗粒物(inhalable Particulate Matter)10微米以下和2.5微米以下的固态粉尘颗粒的浓度;气象参数仪测量环境空气中的风向、风速、气压及室内外温湿度。上述几种监测仪把测得 的结果送入数据采集器进行储存及记录,并把测量数据远传到中心站进行分析、统计并生成各类报表。

1、模块组成

污染分析仪器二氧化硫分析仪、氮氧化物分析仪、可吸入颗粒物(PM10)监测仪、细颗粒物(PM2.5)监测仪、臭氧分析仪、一氧化碳分析仪等

2、多元气体校准零气发生器、动态气体校准仪、标准气体

3、数据采集控制子站和中心站软件能查看实时和历史测量数据,数据整理存储并导出其他格式,形成曲线、报表等完整的报告;远程监控系统参数,采集分析仪事件记录数据,诊断菜单及初始化校准。

4、空气样品采集空气采样总管、多支路接头、抽气风机

5、气象参数监测大气压力、温度、相对湿度、风速、风向(可选雨量、日照、辐射等)

6、多种通讯方式串口通讯 —— RS232/RS485  无线通讯—— GPRS/CDMA/

                有线通讯 —— PSDN/LAN/Internet

7、染物监测方法

SO2:紫外荧光法

NOx:化学发光法

CO:非分光红外法

O3:紫外吸收法

PM10、PM2.5:射线法

VOCs:GC+FID

8、产品特点

一种国标法的模块化多参数小型空气质量监测系统;定制化箱体尺寸,可对颗粒物(PM10、PM2.5)、单一或多种气体污染物(SO2,H2S,NOX,O3,CO,BTX等最多7种)进行检测;

可选配气象传感器,实现气象参数与颗粒物质量浓度的综合数据分析;

结构坚固,具有系统自检测功能和紧凑的内部设计,不需搭建站房,便于维护监测准确可靠,具有依据性。

设备采用基于无线通讯技术,大量的传感器节点可实现与服务器之间保密安全地通讯,将环境大数据汇集到“云平台”。

相关仪器参数

化学发光法氮氧化物监测仪

◆.分析方法 化学发光法,对环境空气中的一氧化氮/二氧化氮/氮氧化物进行实时监测,所监测的污染物浓度最高可以达到100ppm。

◆.监测量程:  0-50,500,20000ppb,可设置又量程自动切换

◆.零点噪声限:0.2ppb(60秒平均时间)

◆.最低检出限:0.4ppb(60秒平均时间)

◆.零点漂移限:1.0ppb/24小时

◆.标点漂移限:1%(满量程)/24小时

◆.响应时间:  60秒(10秒平均时间),90秒(60秒平均时间),300秒(300秒平均时间)

◆.精度限值:  0.4ppb(500ppb量程)

◆.线性限值:  1%(满量程)

◆.重现性:   <2%

◆.采样流量: 恒流0.6升/分钟(标准配置)

◆.运行环境: 0℃~45℃也可安全运行

◆.供电电源: 220-240VAC@50/60Hz

◆.标准附件分析仪说明书、分析仪远程控制软件,采样管2米、导轨一组、颗粒物过虑器一个,外置可更换干燥气体药品罐1个

◆.控制方式微处理机控制方式,并有自我诊断及设定功能,自动调零及跨标测试功能;

◆.NO/NOX转换效率>98%

◆.输出RS232和RS485接口及模拟量输出

紫外荧光法二氧化硫监测仪

◆.分析方法:紫外荧光法,

◆.监测量程: 0-0.05,0.1,0.2,0.5,1,2,5,10,20,50,100ppm可设置双量程自动切换

◆.零点噪声限: SO2:0.5PPB(60秒平均时间)

◆.最低检出限: SO2:1.0PPB(60秒平均时间)

◆.零点漂移:   ±1.0PPB/24小时

◆.标点漂移:   ±1%(满量程)/24小时

◆.响应时间 :  80秒(10秒平均时间),110秒(60秒平均时间),320秒(300 秒平均时间)

◆.精度限值:   读数的±1%或1ppb

◆.线性限值 :  ±1%(满量程)

◆.重现性:    <2%

◆.采样流量:  恒流0.5升/分钟(标准配置)

◆.运行环境:   20℃~30℃(0℃~45℃也可安全运行)

◆.供电电源:  220-240VAC 50/60HZ

◆.标准附件:   分析仪说明书、分析仪远程控制软件,采样管2米、导轨一组、颗粒物过虑器一个

◆.控制方法 微处理机控制方式,并有自我诊断及设定功能,自动调零及跨标测试功能;采用紫外脉冲荧光光源

◆.输出: RS232和RS485接口及模拟量输出

器标定动态气体发生器

动态技术指标:◆稀释气入口数:1 ◆源气入口数:3◆稀释质量流量控制器:0~10L/min ◆标气质量流量控制器:0~100ml/min◆流量准确度:±1.0%◆流量重复性:0.15%F.S◆线性:±0.15%F.S ◆气体压力:100kPa~200kPa◆响应时间:T95≤60s ◆稀释率:200:1~2000:1(标准)◆臭氧发生准确度:最大输出浓度:≥1ppm                 最小输出浓度:≤100ppb                 响应时间:180秒(95%)                 精度:   设置点的±2% ◆输出通道:3◆工作环境温度:0℃~40

4、零气体发生器

零气技术指标:◆零气流量:0L/min~10L/min (可扩展)◆零气压力:通常200kPa◆水蒸气:露点-15℃◆空气净化器:可除NO、NO2、O3、SO2、CO◆零气组份:       SO2:<0.5ppb      NO:<0.5ppb      NO2:<0.5ppb      O3:<1.0ppb      CO:<10ppb◆除水方式:自动◆保护:过热保护泵 ◆工作环境温度:0℃~40℃



 臭氧气体(O3)分析仪

◆ 分析方法:紫外光度法

◆ *监测量程:0-0.05,0.1,0.2,0.5,1,2,5,10,20,50,100,200 ppm

◆ *样品池:双光池检测

◆ 零点噪声:0.25 ppb RMS  (30秒平均时间)

◆ 最低检出限:0.50 ppb

◆ 零漂(24 hour):< 1.0 ppb

◆ 跨漂(24 hour):<1%满量程

◆ 响应时间:≤20 s (10 s平均)

◆ 精度限值:读数的±1%

◆ 线性限值:±1%(满量程)

◆ 采样流量:1-3升/分钟(标准配置)

◆ *显示及控制:大屏幕液晶显示;具有可用户定义的“软键”功能;在局域网上可被远程访问和下载分析结果

◆ *远程控制:能够远程设置所有的仪器参数和完全操作仪器;需随机附带远程控制软件

◆ 通讯:具备模拟、数字和TCP/IP网络接口,并且开放通讯协议

◆ 仪器维护:仪器模块化设计,具有便于维护的设计;包括电位器的调整,所有参数通过菜单设置,不需要打开机箱

◆ 运行环境20℃~30℃(0℃~45℃也可安全运行)

◆ 外型尺寸:566×482×220MM(L×W×H)

◆ 供电电源:220-240 VAC    50/60Hz

一氧化碳(CO)分析仪

◆ *分析方法:气体滤波红外吸收法

◆ *量程:0-1,2,5,10,20,50,100,200,500,1000,2000,5000,10000 ppm

◆ 最低检出限:0.04PPM

◆ 零点噪音:0.02ppm RMS  (30秒平均时间)

◆ 零点漂移:< 0.1ppm /24小时

◆ 标点漂移:±1%(满量程)/24小时

◆ 响应时间:60秒(30秒平均时间)

◆ 精度限值:±0.05PPM或读数的±1%

◆ 线性限值:±1%(满量程, 1000PPM以下)

◆ 重现性:<2%

◆ 采样流量:0.5-2.0升/分钟

◆ 运行环境:20℃~30℃(0℃~45℃也可安全运行)

◆ *显示及控制:大屏幕液晶显示;具有可用户定义的“软键”功能;在局域网上可被远程访问和下载分析结果

◆ 远程控制:能够远程设置所有的仪器参数和完全操作仪器;需随机附带远程控制软件

◆ *通讯:具备模拟、数字和TCP/IP网络接口,并且开放通讯协议

◆ 仪器维护:仪器模块化设计,具有便于维护的设计;包括电位器的调整,所有参数通过菜单设置,不需要打开机箱

◆ 外型尺寸:566×482×220MM(L×W×H)

◆ 供电电源:220-240 VAC    50/60Hz

采样系统

◆ 空气在采样管滞流时间小于20秒

◆ 空气采样管长度根据站房要求而定,采样管材料为不锈钢管,具有可控温保温系统,也可根据用户要求配聚四氟乙烯或硼硅酸盐玻璃采样管。

◆ PM10、PM2.5采样管带有控温恒温保温功能,长度根据站房要求而定。

◆ 标准系统机柜,有推拉式滑道,方便仪器的安装与维护。

大气自动监测气象仪

◆. 超声波风速风向仪,温湿度,大气压一体的气象五参数集成在一起的

◆.数字输出LUFFT—UMB协议!

◆、 采用超声波技术,可免去常用测量仪器的机械磨损,准确度更高。



1、原理:       负温度系数

2、测量范围:   -50℃—60℃

3、精确性:      ±0.2

相对湿度

1、原理:       电容式

2、测量范围:   0—100% 相对湿度

3、精确性:     ±2% 相对湿度



1、原理:MEMS电容式

2、测量范围:300—1200百帕

3、精确性:±0.3百帕



1、原理:超声波

2、测量范围:0—360

3、精确性:±3



1、原理:   超声波

2、测量范围:   0—60米/秒

3、精确性使用最高值:测量值加减0.3米/秒或3%

4、加热 :  直流电压24伏特,功率60伏安

基本信息

1、接口:  RS485,双线连接方式,半双工

2、操作功率: 直流电压24伏特+/-10%<3伏安

3、操作湿度范围 :0—100%

4、操作温度范围: -40—60℃

5、加热: 直流电压24伏特,功率25伏安
