微型环境空气监测系统

时间:2019-10-10

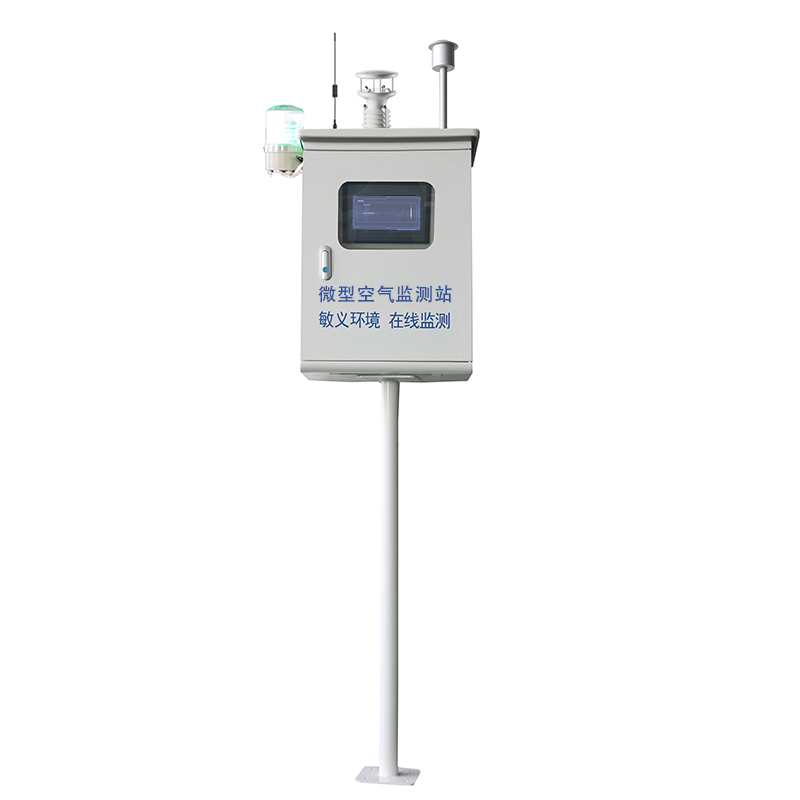

MYAQI-1000微型环境空气监测系统主要由气态污染物检测模块、颗粒物检测模块、气象参数传感器、无线通信模块、供电及电源管理单元等组成,监测因子包括SO2NO2COO3PM10PM2.5、温度、湿度、风速、风向应用在城市大气环境监测、企业环境监测、工厂厂区无组织排放污染气体监测等。



产品特点:

采用泵吸式采样方法,集成电化学气体传感器、激光散射法颗粒物传感器、气象传感器等实现空气自动监测,为网格化平台提供强大的数据基础,可根据现场进行数据校正,确保数据具有最佳的可追溯性。

结构设计合理,可同时监测气体参数和可吸入颗粒物、气象参数等,标配监测参数为PM2.5PM10NO2SO2O3CO六项,俗称“两尘四气”。

 气体、颗粒物分两路采样,气体又单独分路进气,避免互相干扰,气体采样内置微型真空泵,反应时间比普通的扩散式采集方式快1.5倍。

采用进口高灵敏度的传感器,响应速度快,分辨率高,线性好,检测下限可达ppb级,高温条件下稳定运行。

采用液晶显示,可直观动态显示各种检测数据、仪器工作状态,提供全中文菜单和有好的人机对话界面。

技术参数:

NO2、CO、SO2、O3监测模块参数

   工作电压 DC5V±1%/DC24V±1% 波特率 9600

  响应时间 30S

检测原理 电化学

  NO2测量范围/分辨率 0-1/0.001ppm

SO2测量范围/分辨率0-1/0.001ppm

  CO测量范围/分辨率 0-200/0.1ppm

O3测量范围/分辨率 0-1/0.001ppm

  采样精度 ±2%FS

工作湿度 10~95%RH(非凝结)

  重复性 ±1%FS

长期漂移 ≤1%FS/年

  工作温度 -20~70℃

预热时间 30S

  存贮温度 -40~70℃

工作气压 86kpa~106kpa

  工作电流 ≤50mA 质保期 一年

  输出信号 4-20mA

  数字信号格式 支持232/485传输格式



PM2.5、PM10监测模块参数

  测定原理 光散射原理(光学粒径切割,无需物理粒径切割器)

  监测粒径 PM2.5, PM10

  采样流量 1L/min

  浓度范围 0-40 mg/m3

  监测精度 1 ug/m3

  重现性 ≤±2%

  准确性 ≤±10%

  采样周期 1分钟(1-999秒可设,)

  工作温度 -5-50℃

  存储温度 -20-50℃

  气体采样流量 0-5L/min(电子调节)

  粉尘采样流量 0-20L/min

  采样方式 泵吸式

 气象模块参数

  风向

  测量范围:0~360°

  准 度:±3°

  启动风速:≤0.5m/s

  供电方式: DC 12V

  输出形式: RS485

  负载能力:电流型输出阻抗≤250Ω

  电压型输出阻抗≥1KΩ

  工作环境:温度-40℃~50℃

  湿度≤100%RH

  防护等级:IP45

  线缆等级:额定电压:300V 温度等级:80℃

  产品重量:210 g

  产品功耗:5.5 mW

  风速

  测量范围:0~70m/s

  准 度:±(0.3+0.03V)m/s (V:风速)

  分 率:0.1m/s

  启动风速:≤0.5m/s

  供电方式:DC 12V

  输出形式:RS485

  负载能力:电流型输出阻抗≤600Ω

  电压型输出阻抗≥1KΩ

  工作环境:温度-40℃~50℃

  湿度≤100%RH

  防护等级:IP45

  线缆等级:额定电压:300V 温度等级:80℃

  产品重量:130 g

  产品功耗:50 mW

  大气压力

  温度 湿度

  测量范围: -50~80℃ 0~100%RH

  准 度: ±0.3℃ ±5%RH

  分 率: 0.1℃ 0.1%RH

  气压

  测量范围: 10~1100hPa

  准 度: ±0.3hPa

  分 率: 0.1hPa

  供电方式:DC 12V

  输出形式:RS485

  负载电阻:电压型:RL≥1K

  电流型:RL≤300Ω

  工作温度:-50℃~80℃

  相对湿度:0~100%
