污染源VOCs在线监测解决方案

国务院印发的《生态环境监测网络建设方案的通知》提出建设主要目标：到2020年，全国生态环境监测网络基本实现环境质量、重点污染源、生态状况监测全覆盖，各级各类监测数据系统互联共享，监测预报预警、信息化能力和保障水平明显提升，监测与监管协同联动，初步建成陆海统筹、天地一体、上下协同、信息共享的生态环境监测网络。

根据相关文件要求，敏义环境科技有限公司联合相关机构打造了“智慧环保监控平台”，可提高各行业工业工园区污染源准确定位能力，快速直观的分析出污染源周边的相关信息，通过整合各类地理信息资源和环境保护业务资源，建立统一的环境大数据库，将空间数据与动态监测数据、动态监管数据、政策法规数据等业务数据进行无缝衔接。

我们根据污染物来源如VOCs监测、油烟监测、水质监测、重金属监测、地下管网监测、土壤调查等子监控系统，区域网格化监控系统采用单元网格管理法的方式，按照“网定格、格定责、责定人”的理念，建立“横向到边、纵向到底”的区域网格化监控平台，应用、整合多项智慧环保技术，在全面掌握、分析污染源排放、气象因素的基础之上，采用基于高斯算法模型进行开发。实时统计各厂区、监测点的监测设备数据，并根据各监测点的排放情况及其气象条件，来分析与推测区域内整体的排放情况。实现对污染源排放区域整体监控，污染物扩散趋势推算，排放源解析等功能，同时结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发，建立全面化、精细化、信息化、智能化的区域在线监测平台，实现对控制污染源无组织排放，减少大气污染等综合管理，为制定节能减排方案提供可靠的数据信息和科学的辅助管理决策。

以VOCs监测为例，数据终端采用高性价、稳定的在线监测设备，对废气排放口的总浓度、非甲烷总烃和苯系物的浓度进行连续、实时的监测和记录、分析，并实时上传智慧监控平台。

工业园区挥发性有机物VOCs的监测主要可分为以下种类：

一种作为无组织排放（厂界）的监测，主要是对可能存在的排放泄漏节点周边以及企业厂界进行监测，查看企业整体环境以及对附近地区的影响。一种作为污染源排放（固定源）的监测，主要是对VOCs固定排放源烟道、气道的进出口进行监测，获取其治理前与治理后的综合排放指标。依据产品不同的功能原理特性，将在线监测仪和超标报警传感装置配套使用，可以分别用于污染源排放及厂界周边的VOCs监测。

1、PID光离子化系统

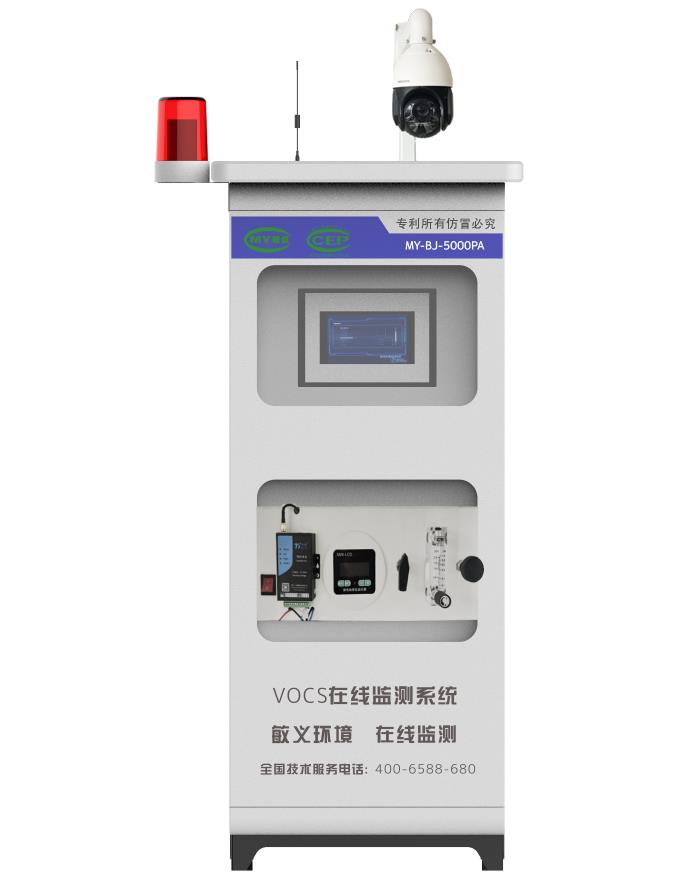

PID光离子化VOCs在线监测仪是一款适用于固定源监测的产品，是完全依照工业级设计标准研发的防爆型仪器，所选用传感器获得国家防爆电气产品质量监督检测中心颁发的防爆合格证。产品内置有吸气泵，将烟道等处的气体吸入专项配置的预处理单元，最后进入传感器，以PID光电离子法实时测定固定污染源浓度值。

产品符合国家及相关行业标准，技术先进、性能卓越、稳定性高、可输出4-20mA信号、安装维护方便，极大的满足了工业现场安全监测对设备高可靠性的要求，广泛应用于室内化学制品车间（化工厂、药厂）、化学制品及药品仓库、电缆及化妆品工厂、食品厂、酒厂、面包制品车间、实验室、研究所等各类场所。相关技术指标如下表格。

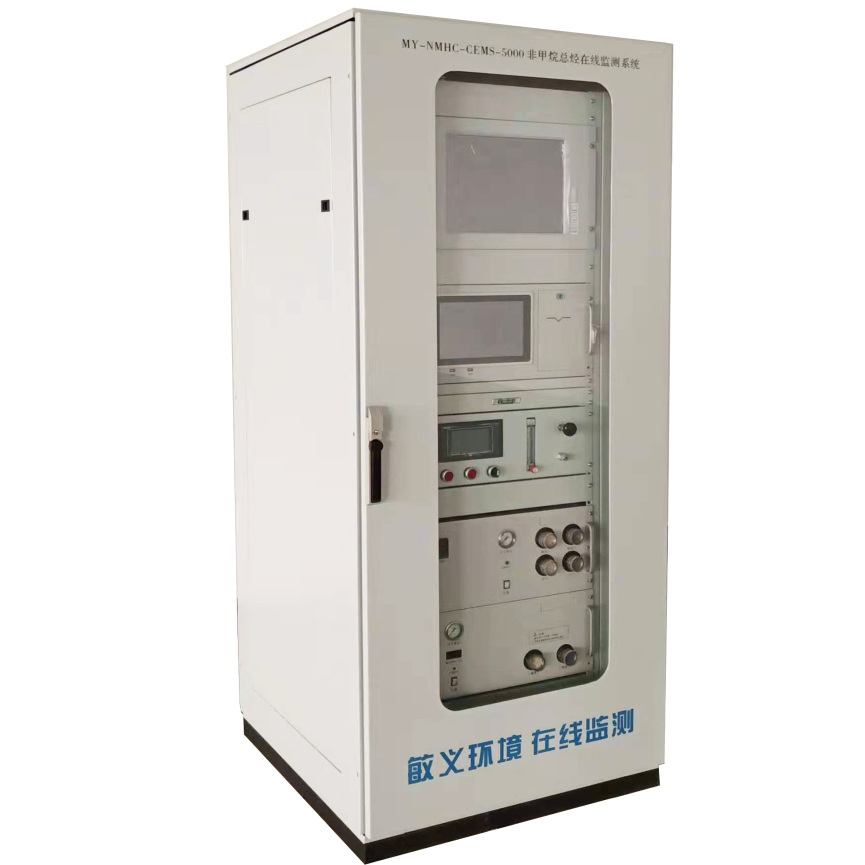

    2、FID气相色谱法VOCs在线监测系统

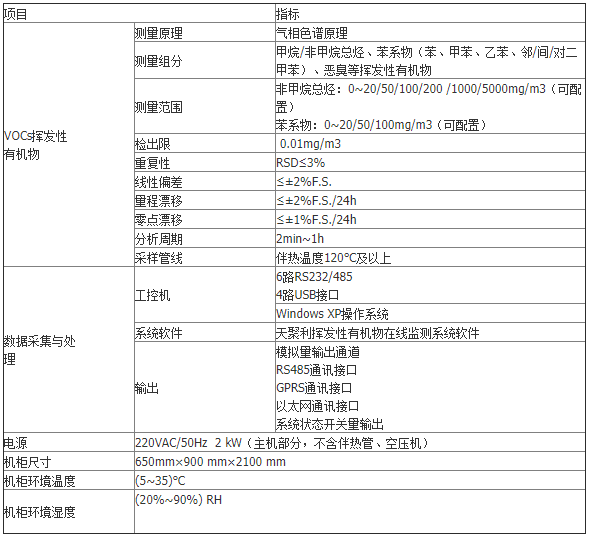

    本产品属于质量型监测仪器，不仅具有灵敏度高、线形范围宽的特点，而且对操作条件变化相对不敏感，稳定性好。特别适合做常量或微量的常规分析，因为响应快所以与毛细管分析技术配合使用可完成痕量的快速分析，是气相色谱仪器中应用最广泛的一种。

    技术原理

    气相色谱分析技术是一种多组分混合物的分离、分析的技术。以气体作为流动相（载气），当样品被送入进样器并气化后由载气携带进入填充柱或毛细管柱，由于样品中各组份的沸点、极性及吸附系数的差异，使各组份在柱中得到分离，然后由接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来，最后将转换后的电信号送至色谱工作站，由色谱工作站将各组份的气相色谱图记录并进行分析，得到各组份的分析结果。
